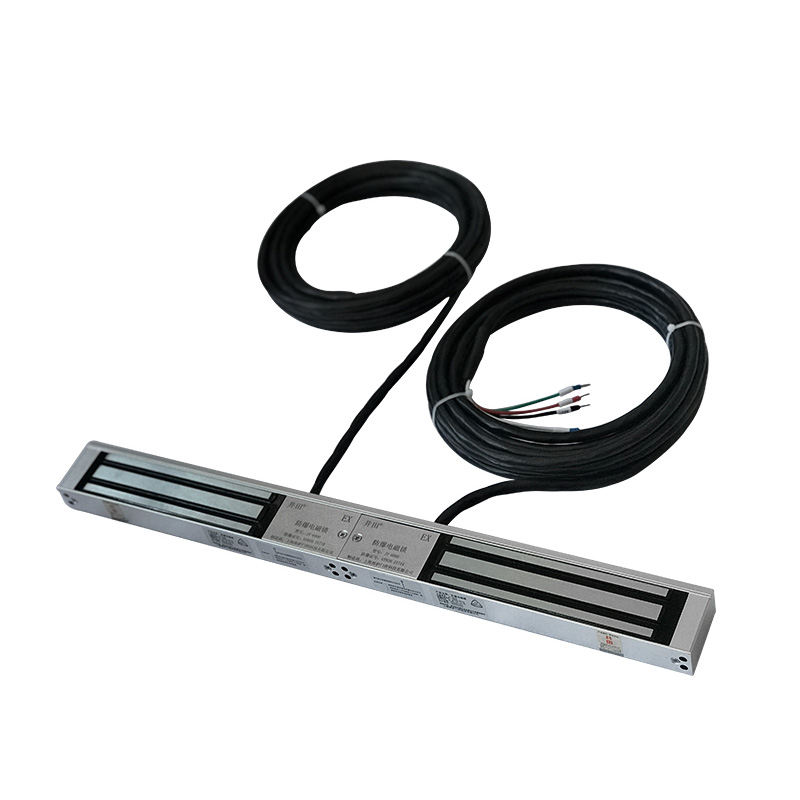

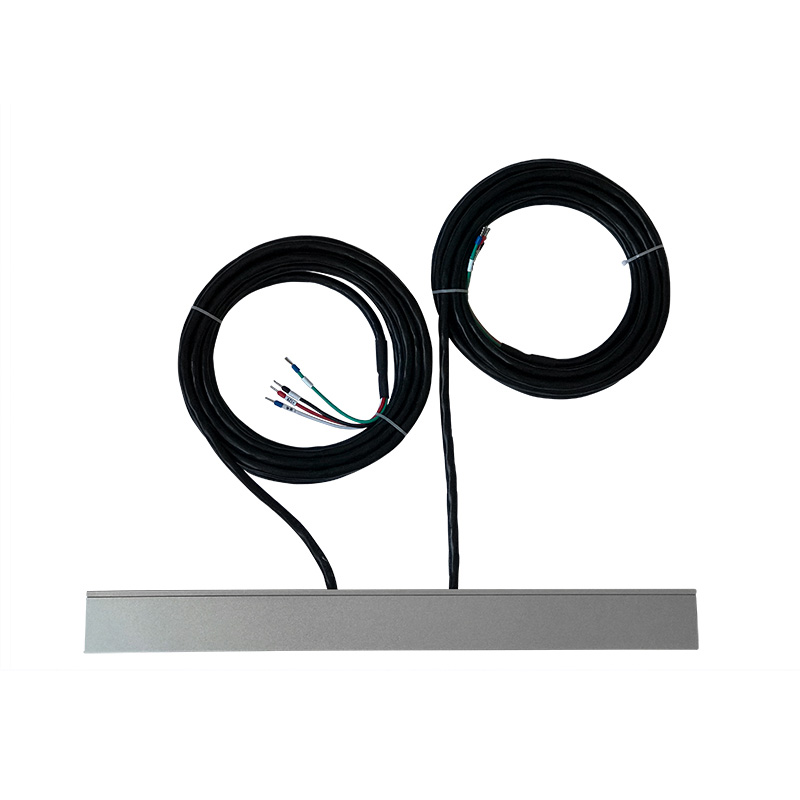

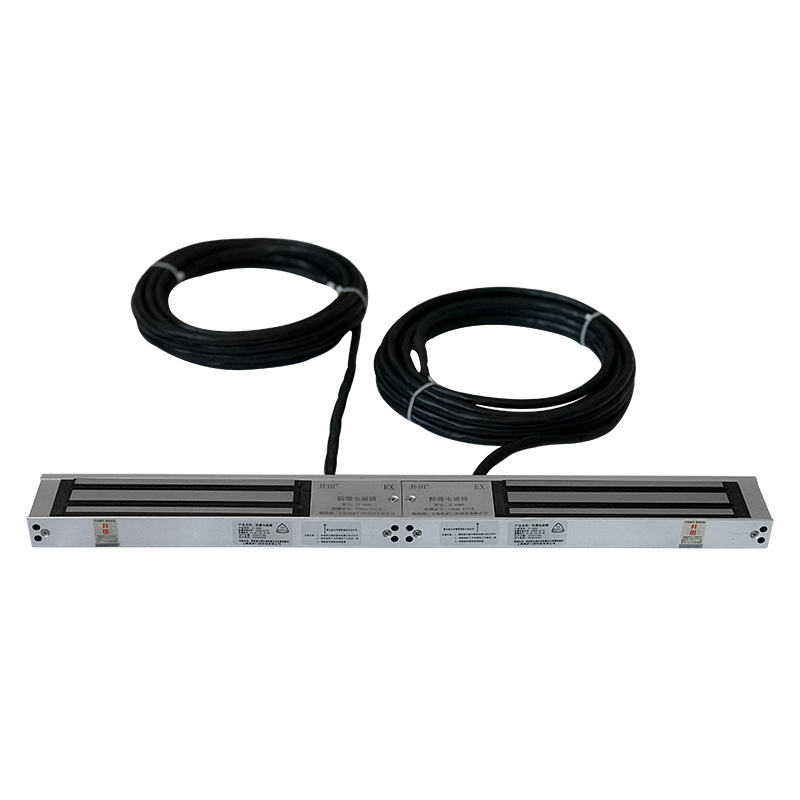

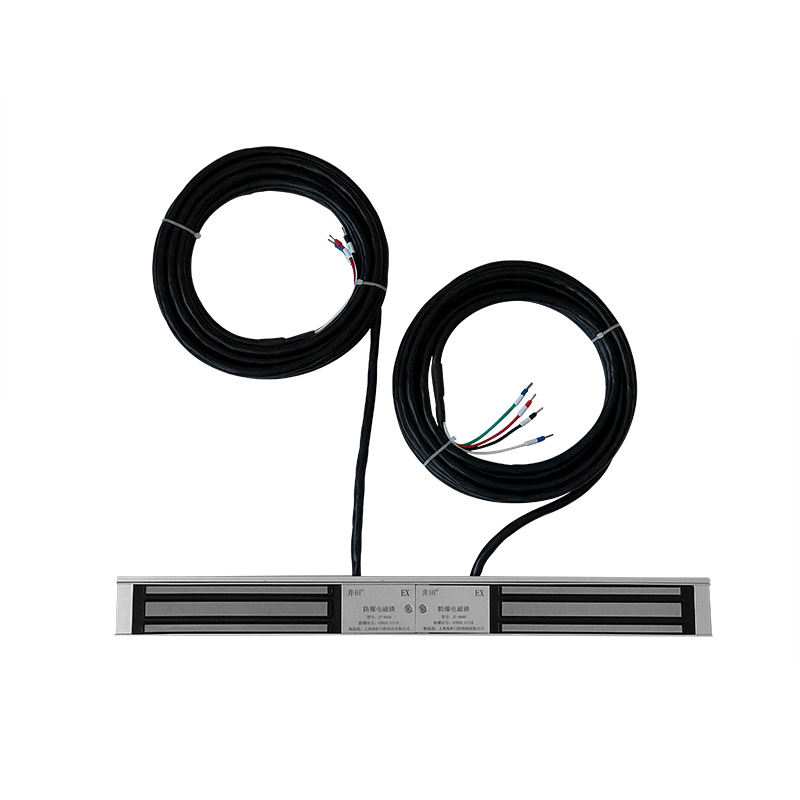

PRODUCT PHOTOS

产品照片

井田新款防爆电磁锁JT-6000型双开CT6,采用EX-IICT6防爆等级标准,适用1区2区等适用于气体环境,设备温度上限85度,可以覆盖低等级产品。采用多重保险设计,能够使用在易燃易爆气体环境,采用浇封型的防爆电磁锁。电磁锁有结构简单、便于安装维修、无磨损,使用寿命长,可靠性高等特点。电锁常闭型设计,发生危险时断电解锁便于逃生,IP68等级可长期在水下或潮湿环境工作,具有防爆,防腐,防水,等功能,具有很高的安全性。配合井田防爆出门开关,和井田防爆读卡器一起使用效果更好。

2\

INTRODUCTION

产品介绍

井田 JT-6000型双开CT6防爆磁力锁采用IICT6防爆等级标准,适用于气体环境使用,等级为IICT6防爆等级。ⅡC可适用于ⅡA、ⅡB的使用条件,乙炔,氢气,乙烯,丙烷。能够使用在易燃易爆气体环境,采用多重保险设计,浇封型的防爆磁力锁。门禁锁有结构简单、便于安装维修、无磨损,使用寿命长,可靠性高等特点。门禁锁常闭型设计,发生危险时断电解锁便于逃生,IP68等级可长期在水下或潮湿环境工作,具有防爆,防腐,防水,具有很高的安全性。适用于各种门禁系统配套使用,网络防爆门禁和独立式防爆门禁中使用,也可以和PLC设备连接,有PLC设备控制,JT-6000型 CT4防爆磁力锁开关。

本产品的设计符合国际标准《GB3836.1-2010 易燃易爆环境 第(1)部分 设备 通用要求》、《GB3836.9-2014 易燃易爆环境 第9部分 由浇封型“m”保护的设备》、《GB 12476.1–2013 可燃性粉尘环境用电气设备 第(1)部分:通用要求》和《GB 12476.6–2010 可燃性粉尘环境用电气设备 第6部分:浇封保护型“mD”》中的有关规定。产品经国际指定的防爆产品检测机构检定合格。

井田JT-6000型双开CT6防爆磁力锁二个电源线和二个门磁信号线共4芯线缆,直接连接门禁电源或门禁控制器,中间无需加装隔离装置, JT-6000防爆电磁锁采用特种线缆耐火线具有耐高温,井田防爆磁力锁安全性高,品质优,三年免费包换,产品大量应用于:石油石化、化工、码头、油库、轮船、钻井平台、加油站、港口、航天、医药、钢铁、花炮工厂、机械、粮食加工存储等易燃易爆危险环境。供电有220v供电,24v供电,18v供电,12v供电。

适用范围

1.适用于爆炸性气体环境1区、2区危险场所。
2.适用于IIA、IIB、IIC级爆炸性气体环境。
3.适用于可燃性粉尘环境20区、21区、22区。
4.适用于温度组别为T1—T6的环境。
5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境。

功能参数
品 名 井田防爆电磁锁 型 号 JT-6000
订货号 EX-M20-60ST61 气体防爆标志 EX ia IIC T6 Ga
防爆合格证编号 GYB20.2171X 可用粉尘环境爆炸性环境 20区,21区、22区
防爆标志 Ex mb IIC T6(温度 T85℃) 防爆合格证编号 GYB16.1384
产品标准 Q/HL001-2019 外观尺寸 长500mm×厚30mm×宽50mm
功率 3.78W 标准吸力 280Kg
输入电压 +12VDC 额定电流 315mA
引线长度 6米(标配特种线缆-耐火线) 设备温度 -40℃~75℃
国际认证 CE 防护等级 IP68
制造商 上海海栌门控科技有限公司 地址 上海市徐汇区宜山路515号
井田防爆电磁锁功能特点
适用门型 双门 适用范围 洁净区门,木门,防火门,玻璃门,钢质门
防护性能 内置突波吸收器 性能测试 六道出厂测试程序
开门方式 断电开门,具有很高的安全性 状态检测 具有门磁功能,(无需另外安装防爆门磁)
适用于所有门体安装

双开门防爆电磁锁IICT6防爆等级适用于各种防爆门禁配套用于表面温度小于75度环境使用井田JT-6000型 双开 CT6防爆电磁锁
产品的安装、使用和维护应同时遵守产品说明书及下列相关标准、规范的要求:
GB 3836.13–2013 易燃易爆环境 第13部分:设备的修理、检修、修复和改造
GB/T 3836.15–2017 易燃易爆环境 第15部分:电气装置的设计、选型和安装
GB/T 3836.16–2017 易燃易爆环境 第16部分:电气装置的检查与维护
GB 50257–2014 电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范
GB 15577–2018 粉尘防爆安全规程

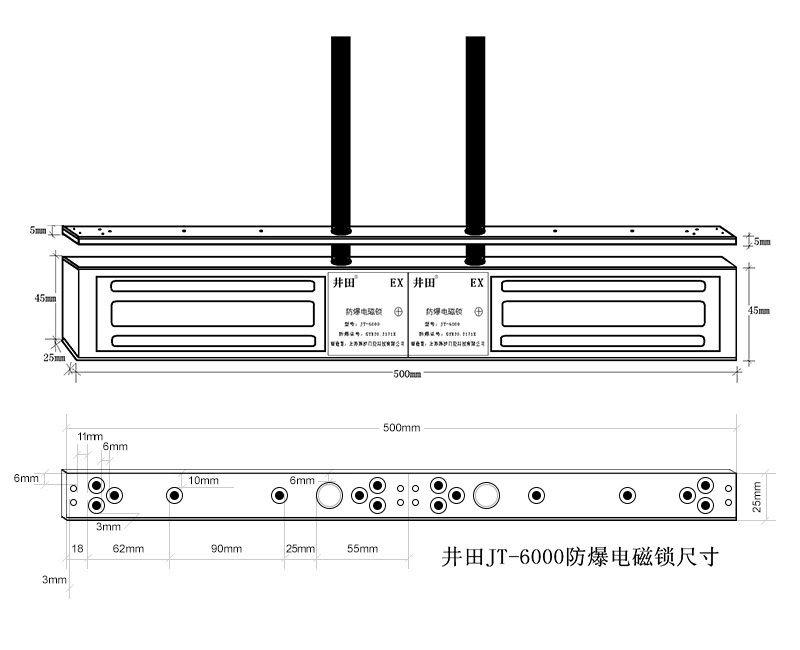

外观尺寸

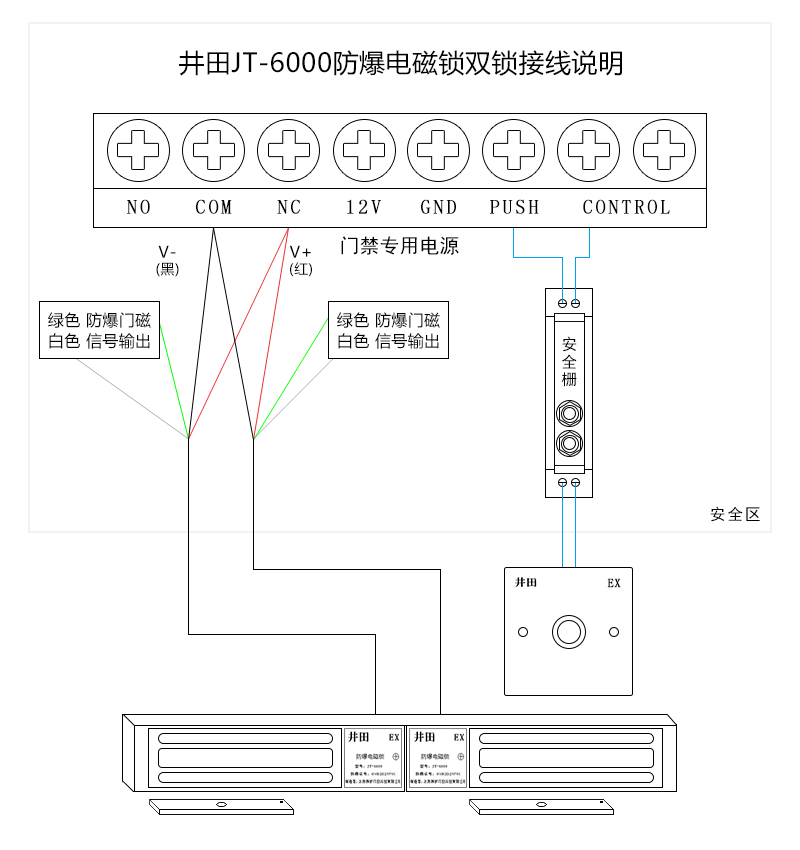

接线接口功能说明
3\

PRODUCT INSTALLATION MODE&PHOTOS AFTER INSTALLATION

产品安装方式和安装后照片

井田JT-6000型双开CT6防爆磁力锁二个电源线和二个门磁信号线共4芯线缆,直接连接门禁电源或门禁控制器,中间无需加装隔离装置, JT-6000防爆电磁锁采用特种线缆耐火线具有耐高温750度,井田防爆磁力锁安全性高,品质优,三年免费包换。

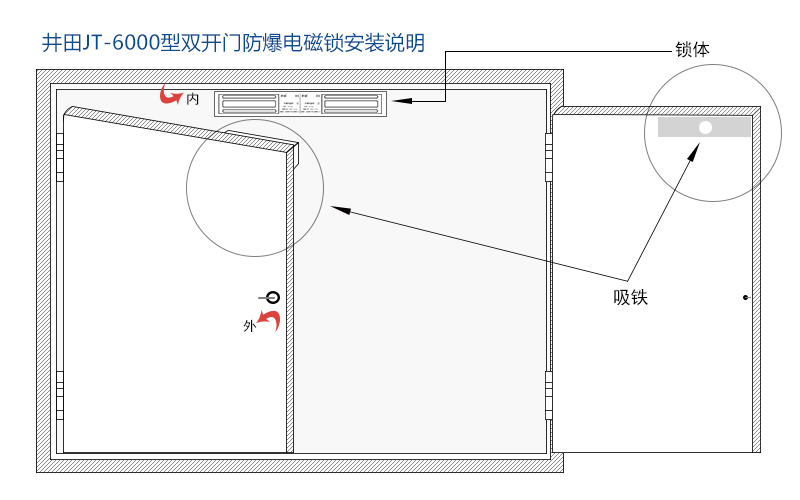

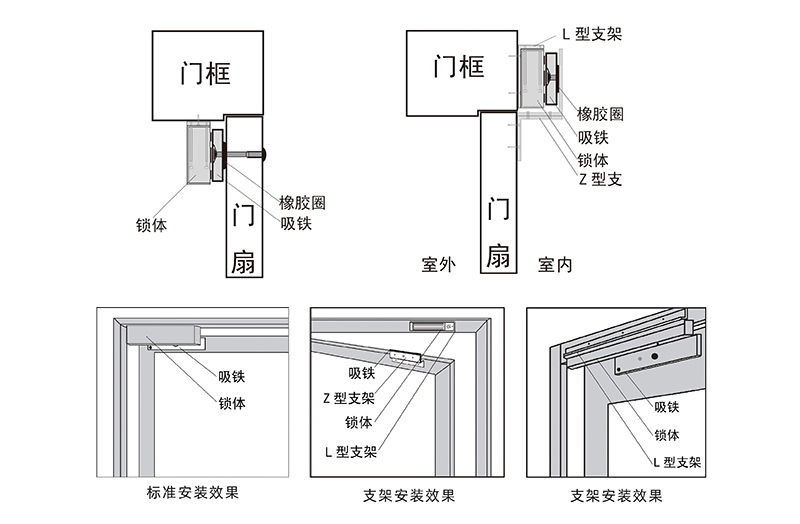

产品安装图示

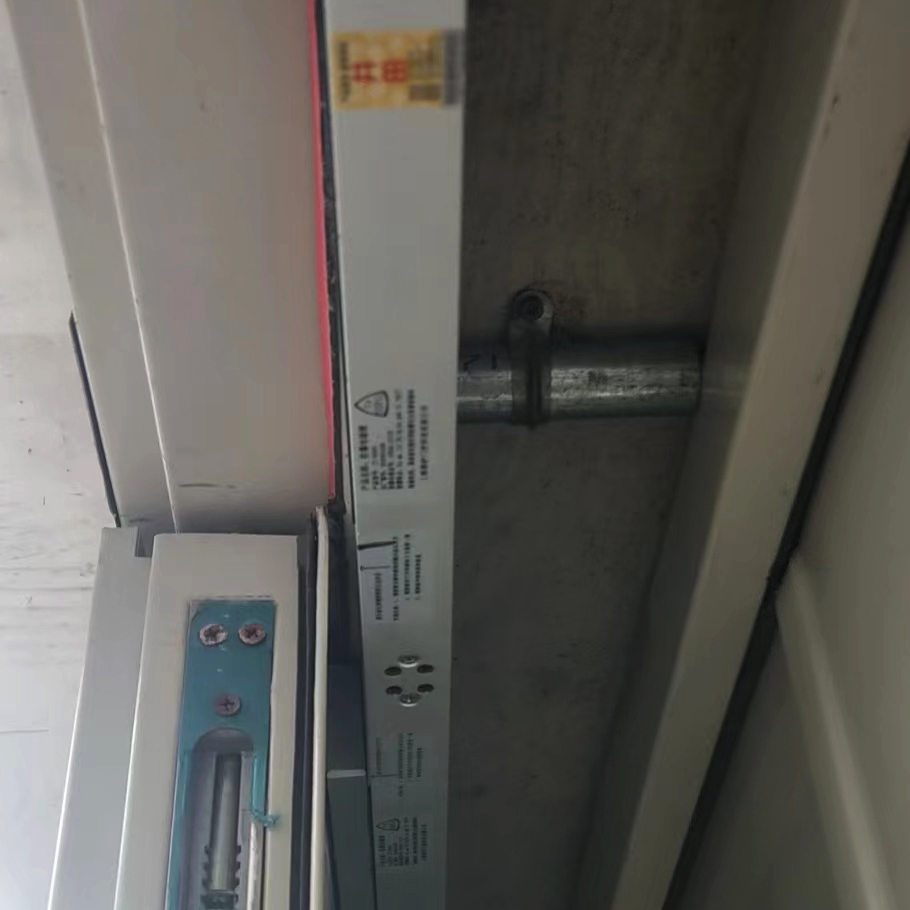

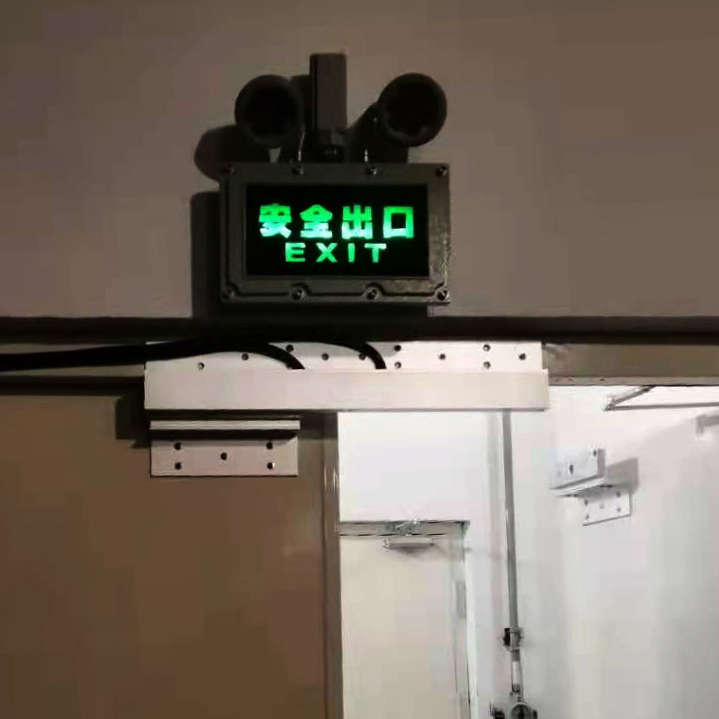

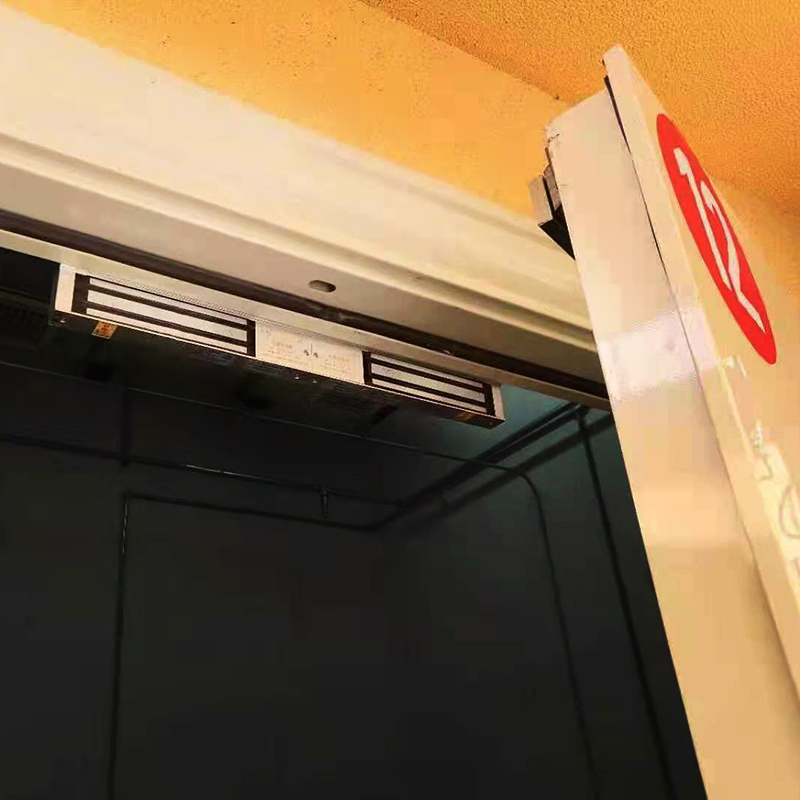

安装完成照片展示
4\

CERTIFICATION&CERTIFICATE

产品获得认证 产品证书

本产品的设计符合国家标准GB3836.1-2010【爆炸性环境第1部分设备通用要求】和GB3836.4-2010【爆炸性环境第4部分由本质安全型“i”保护的设备】中的有关规定。产品经国家指定的防爆产品检测机构检定合格。

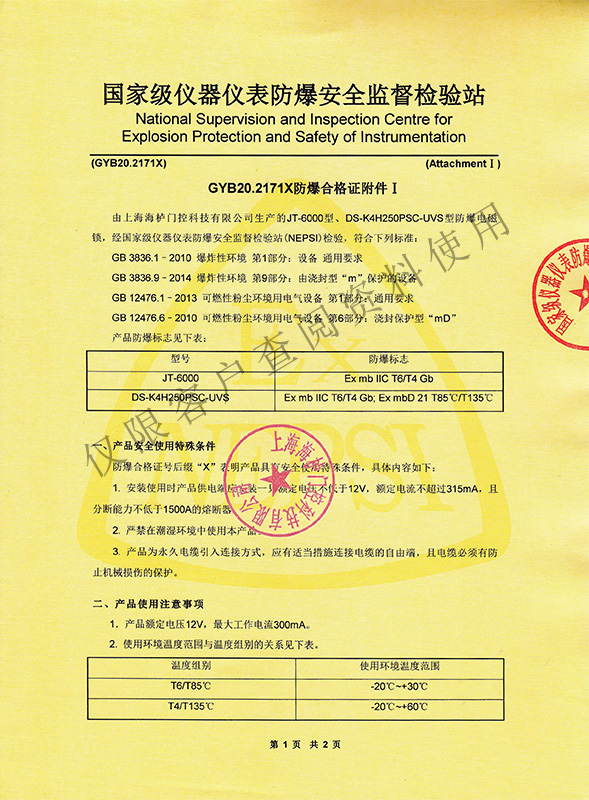

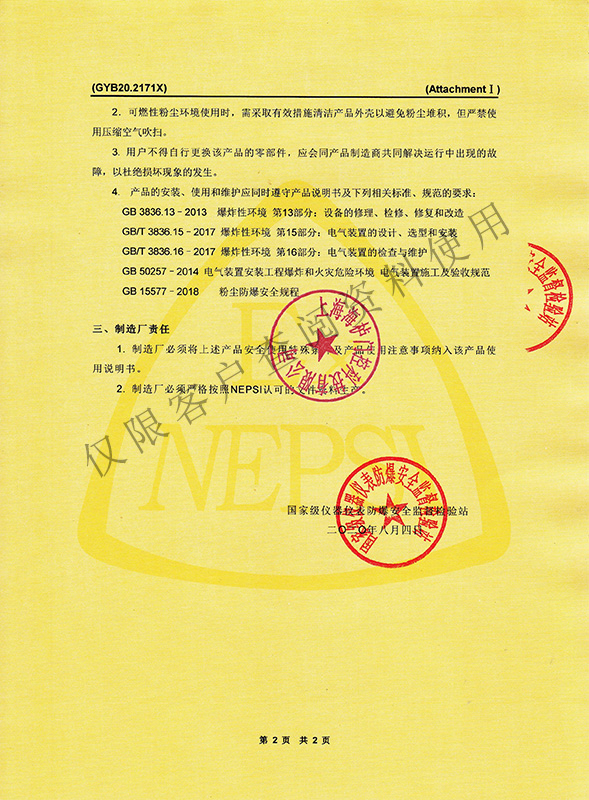

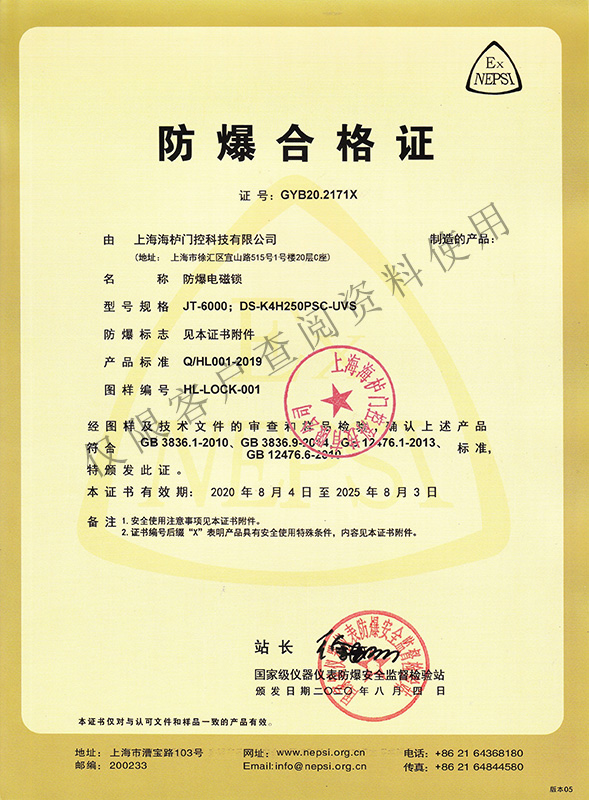

防爆认证
CE IP68认证
