1\

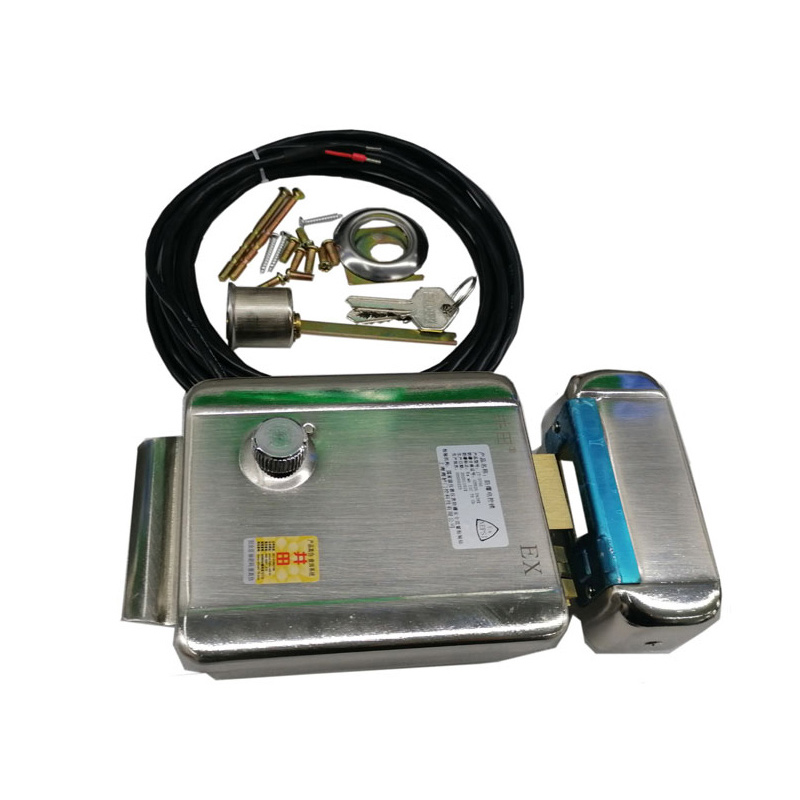

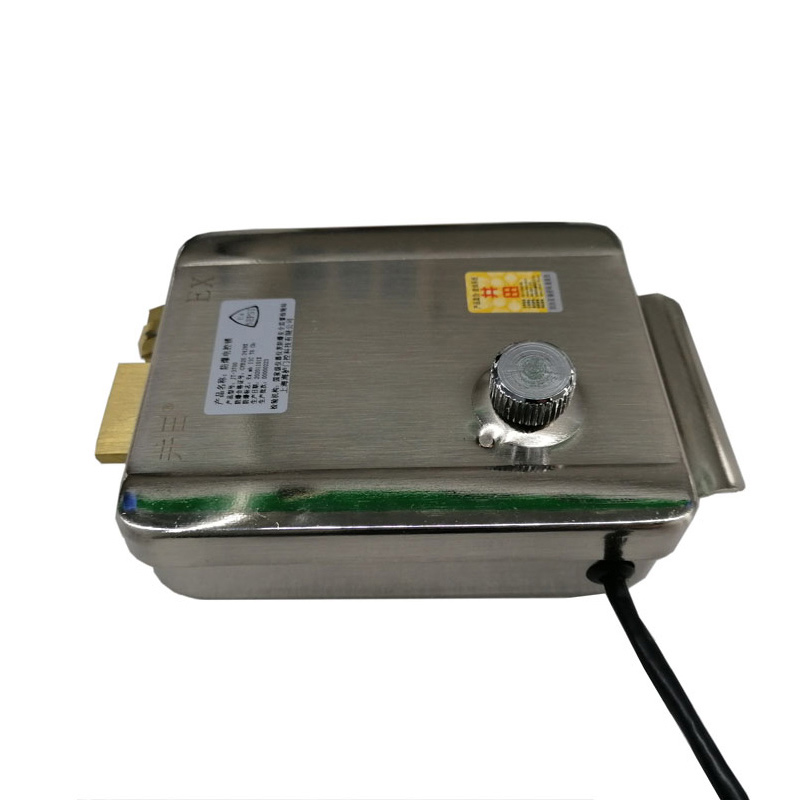

PRODUCT PHOTOS

产品照片

井田JT-3700防爆电控锁是一种能够使用在爆炸性气体环境和粉尘防爆环境中采用本质安全防爆型式的一种电磁锁。电磁锁有结构简单、便于安装维修、无磨损等特点,比点插锁寿命长,可靠性高,发生危险时断电解锁便于逃生,具有很高的安全性。

2\

INTRODUCTION

产品介绍

井田JT-3700防爆电控锁厂家提供防爆门禁配套产品IICT6防爆等级,是一种用于气体防爆区域的1区和2区环境温度小于85度的防爆区域,能够使用在易燃易爆气体环境和粉尘防爆环境中,采用本质安全防爆型式的一种电控锁。采用浇封型防爆型式。电控锁具有结构简单、便于安装维修、无磨损等特点,比电插锁寿命长,可靠性高,发生危险时断电解锁便于逃生,具有很高的安全性,井田防爆电控锁厂家提供防爆门禁配套产品用于气体防爆区域的1区和2区环境温度小于85度的防爆区域使用防爆等级为IICT6。

本产品的设计符合国际标准GB3836.1-2010【易燃易爆环境 第(1)部分 设备 通用要求】和GB3836.9-2014【爆炸性环境 第9部分 由浇封型 “m”保护的设备】中的有关规定。产品经指定的防爆产品检测机构检定合格。

井田JT-3700防爆电控锁的设计符合国际标准GB3836.1-2010【易燃易爆环境第(1)部分 设备 通用要求】、GB3836.4-2010【易燃易爆环境第4部分 由本质安全型 “i”保护的设备】、GB3836.20-2010【易燃易爆环境 第20部分 设备保护级别(EPL)为Ga级的设备】、GB 12476.1–2013 【可燃性粉尘环境用电气设备 第1部分:通用要求】、GB 12476.4–2013【 可燃性粉尘环境用电气设备 第4部分:本质安全型“iD” 】中的有关规定。产品经国际指定的防爆产品检测机构检定合格。

适用范围

1.适用于爆炸性气体环境1区、2区危险场所;
2.适用于IIA、IIB、IIC级爆炸性气体环境;
3.适用于可燃性粉尘环境21区、22区;
4.适用于温度组别为T1—T6的环境;
5.适用于石油石化 、制药厂、化工厂、油库、弹药库、化学实验室、油气管道阀门室化工、码头、钻井平台、加油站、港口、航天、军工、钢铁、
花炮生产、机械、粮食加工储存等场所等爆炸性危险环境。

功能参数
品 名 井田防爆电控锁 型 号 JT-3700
订货号 EX-D20-S1 防爆合格证号码 GYB20.2428X
产品标准 Q/HLLOCK001-2020 防爆标志 Ex mb IIC T6 Gb
输入电压 +12VDC 输入电流 2.25A
适用区域 1区,2区 设备温度 -40℃~+75℃
引线长度 6米 外观尺寸 40MM*105MM*130MM
适用门体 钢质门,防爆门,消防通道门,有框门,
铁门,木门,库板门等。
适用控制系统 各种品牌的-门禁控制器,PLC控制系统,
楼宇控制系统等。
保修期限 三年 检验机构 国家级仪器仪表防爆安全监督检验站
生产厂家 上海海栌门控科技有限公司 地址 上海市徐汇区宜山路515号
井田防爆电控锁功能特点

一、本厂生产的电控锁采用台湾最先进的生产工艺,生产技术。
二、该锁是采用电控开启、匙旋、手动开锁之功能,具有高防盗,高保险和反锁后防止无钥匙开锁,以及室内卸锁等特点。
三、该锁适用于居民住宅,特别是高层住宅的公用大门、机关、学校、旅社、宾馆大厦、工厂仓库等部门,并能与电控防盗安全门配使用。
四、本锁内部结构经进一步改良,可有效防止在门内敲击开锁,进一步确保您的安全。

井田防爆电控锁使用方法

一、用配套螺钉安装锁一般要求把锁体,锁头、门扣壳紧固于门缘、门框上,锁体出舌面与门扣壳入舌面间距约为5毫米。
二、观察门的重量和闭门器(若具备闭门器)的配合是否理想,若发现关门时噪声大或不上锁,可用12号扳手或钳子拧动六角螺角,
反复调节负载弹簧至开闭门时松紧平衡为止。
三、当钩舌斜舌反装时,内开锁可变为外开锁,其安装方法相同。
四、把锁两端引出线(如图)接通交直流电源9-12V,功率>12W,然后按下开锁的控制开关,只需按下1秒钟,锁即自动开启。

注意事项

锁芯不润滑时,可在锁芯内注入适量铅笔粉沫,可起润滑作用。严禁在锁芯内注入各种油类。

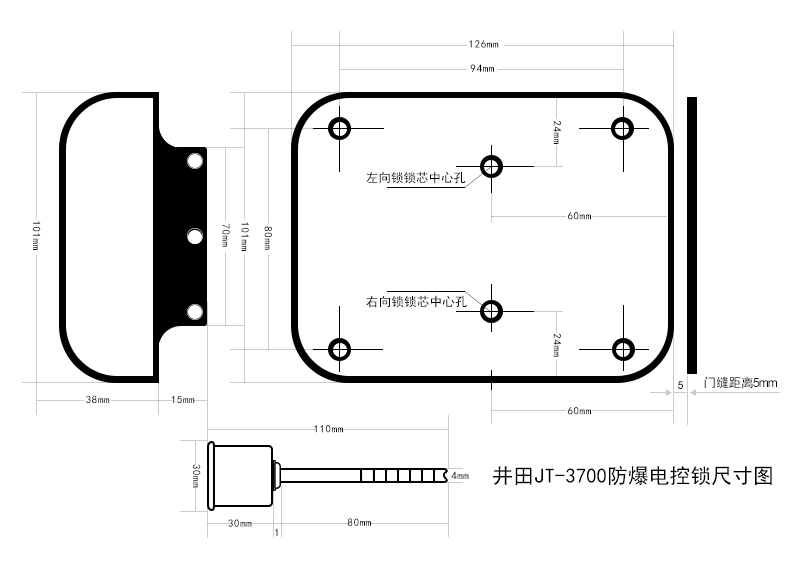

外观尺寸

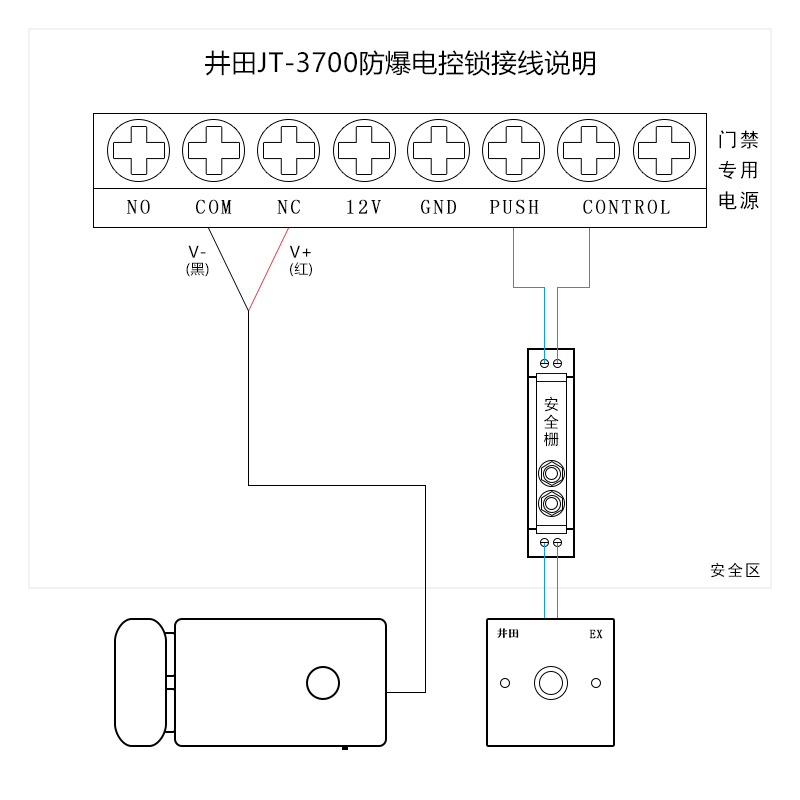

接线接口功能说明
3\

PRODUCT INSTALLATION MODE&PHOTOS AFTER INSTALLATION

产品安装方式和安装后照片

JT-3600防爆电磁锁由安装在安全区的齐纳安全栅和安装在危险区的铝合金电磁锁组成,两者之间采用6米耐火线缆连接。

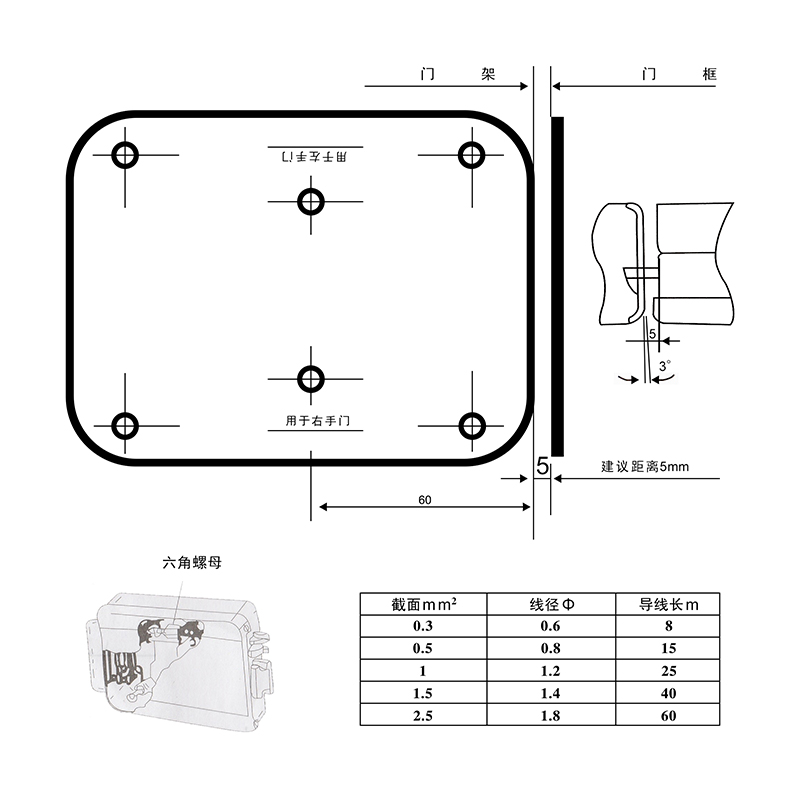

产品安装图示

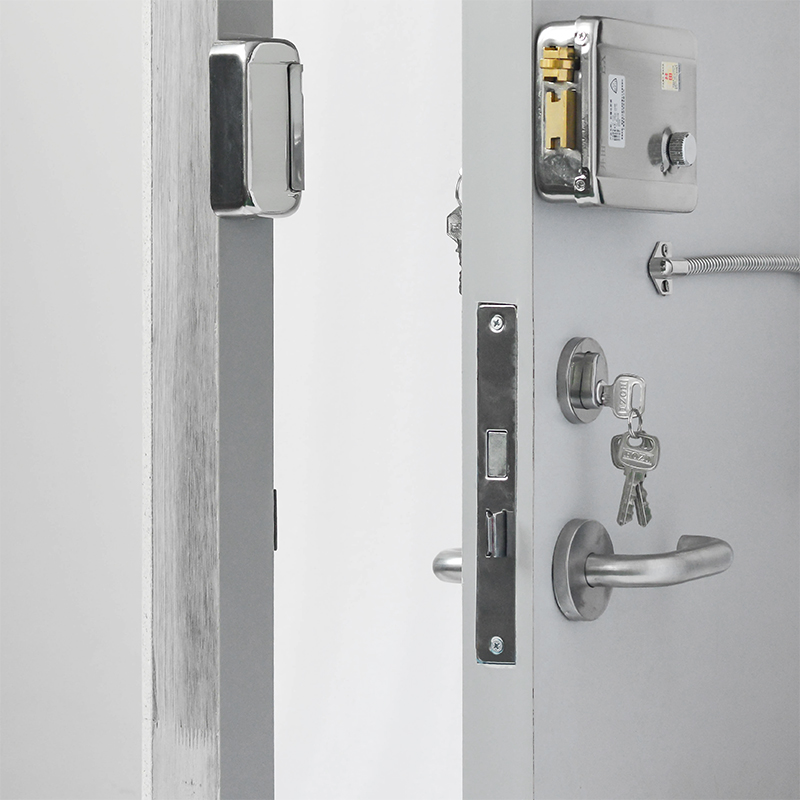

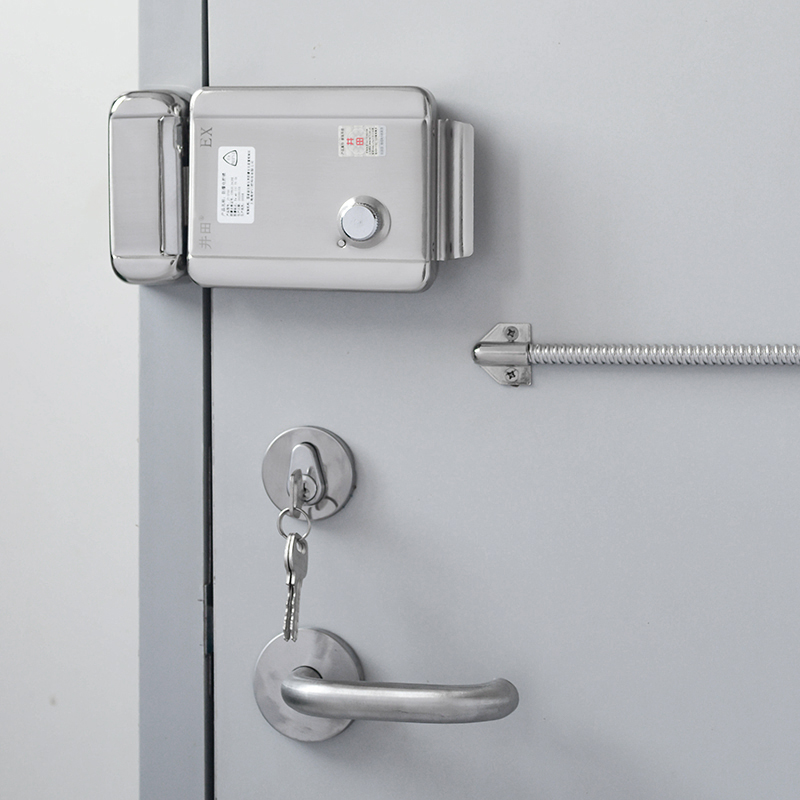

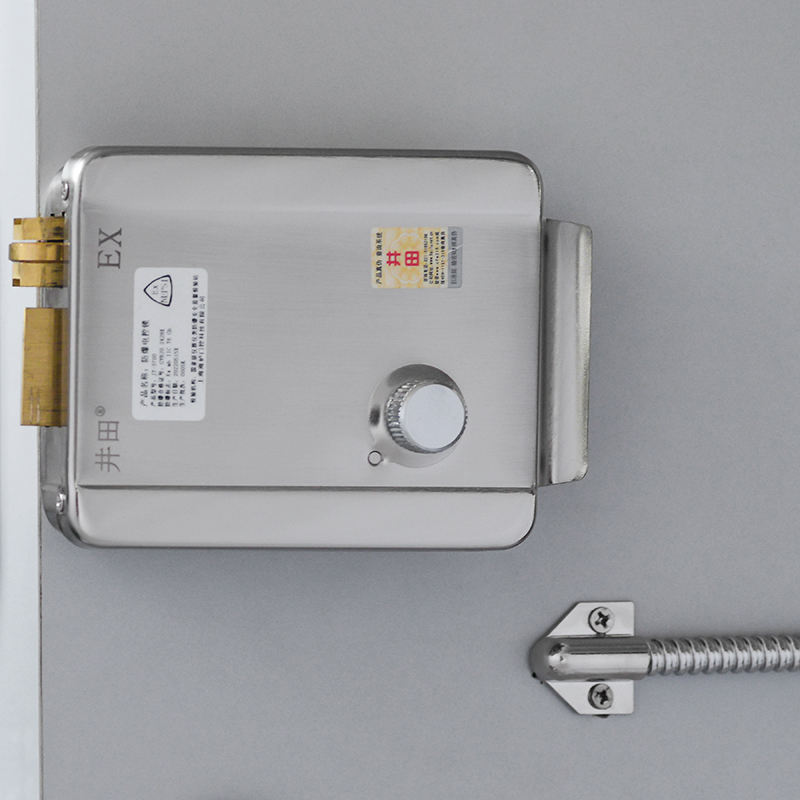

安装完成照片展示
4\

CERTIFICATION&CERTIFICATE

产品获得认证 产品证书

本产品的设计符合国家标准GB3836.1-2010【爆炸性环境第1部分设备通用要求】和GB3836.4-2010【爆炸性环境第4部分由本质安全型“i”保护的设备】中的有关规定。产品经指定的防爆产品检测机构检定合格。

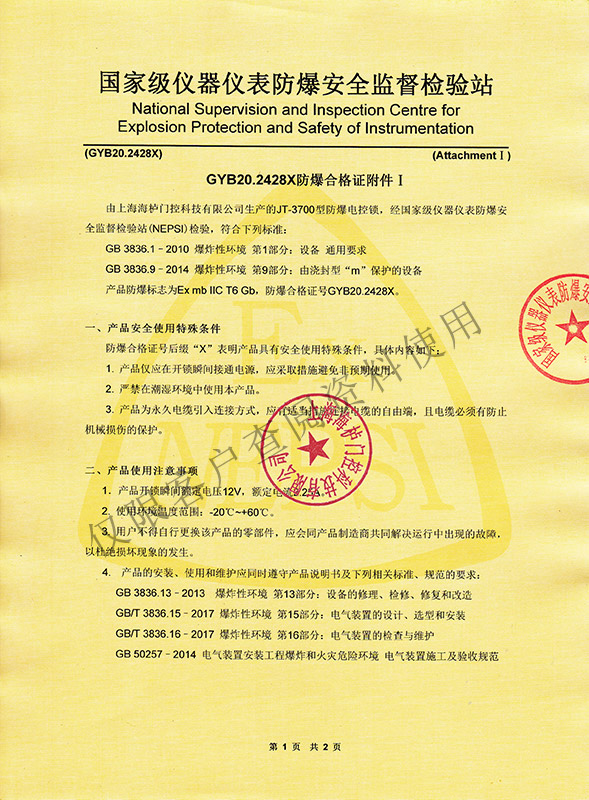

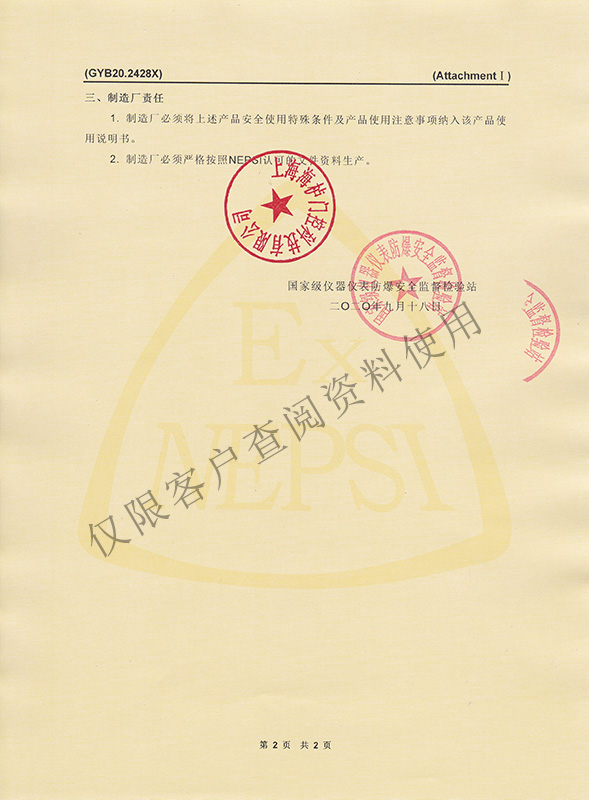

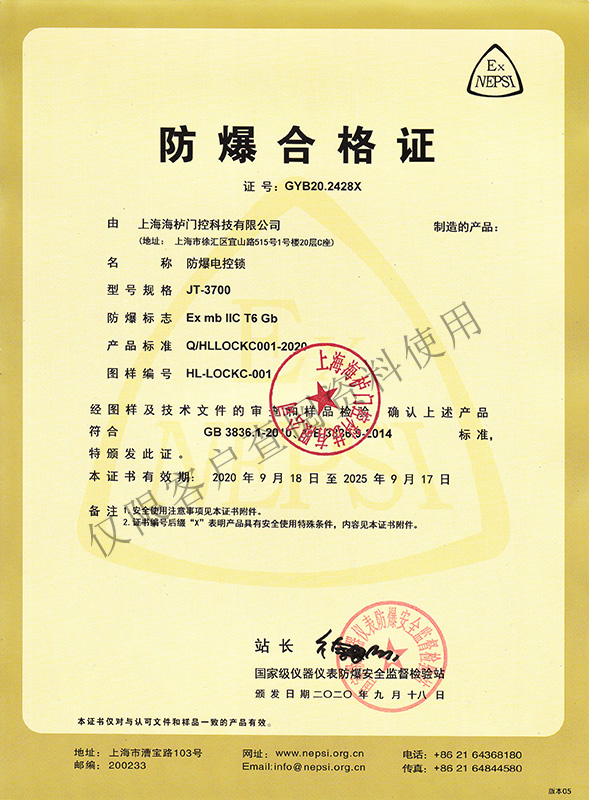

防爆认证

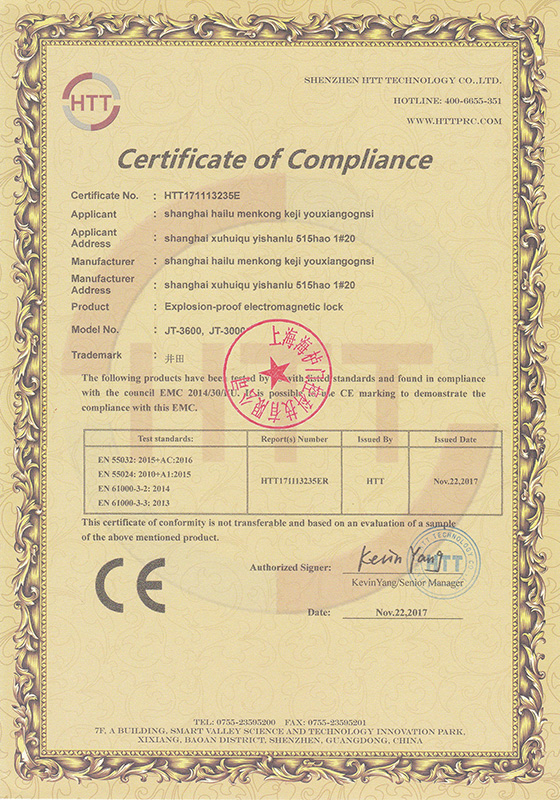

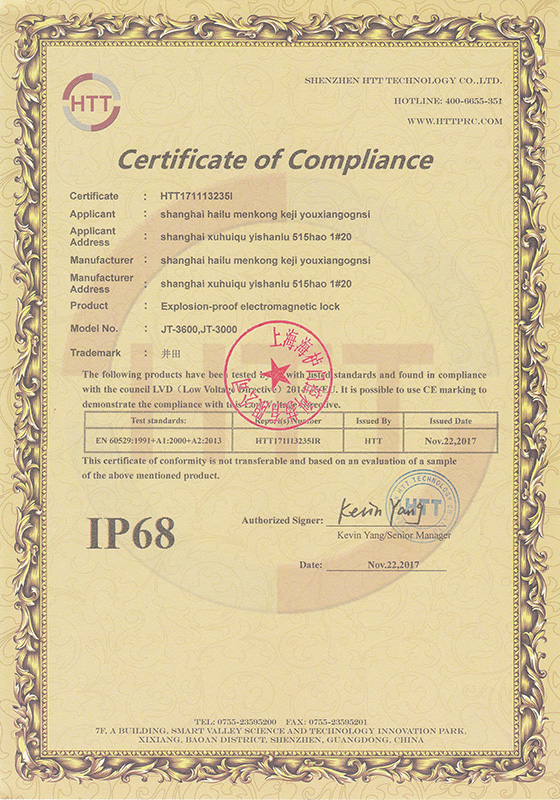

CE IP68认证
